زيادة الخلوص والخلوص الارتدادي

اهتراء الأسطح المتقارنة هو السبب الأول الذي ينشأ عنه الاهتزاز والضجيج واستهلاك الطاقة الزائد. يحتوي السجل على 57 حالة من الاختبارات الصناعية، منها 48 بقياس مباشر للأبعاد الهندسية للتقارنات.

حالة من الاختبارات الصناعية في المجموع

حالة بقياس مباشر للأبعاد الهندسية — بشريحة قياس أو ساعة قياس أو ميكرومتر

الحالات في الكتالوج برنامج الاختبارات التجريبية ←

تُورد القياسات بالوحدات التي استخدمها المنفّذ: الخلوص والانحراف الدوراني — بالمليمترات، وسماكة السنّ — بالمليمترات على الوتر الثابت، والتغيّر النسبي — بالنسبة المئوية حيث حسبه المحضر نفسه.

لماذا تزيد الخلوصات

الخلوص كمية محسوبة وضعها المصمّم وتضمن الإسفين الزيتي. ومع تراكم ساعات التشغيل تُنتزع مادة الأسطح المتقارنة، فيزيد الخلوص وتسوء شروط التزييت: وبذلك يعجّل الاهتراء نفسه.

آلية التزايد

فقدان الإسفين الزيتي. الخلوص المتزايد يخفض قدرة تحميل غشاء الزيت. فتعمل الوحدة في جزء من الدورة بنمط الاحتكاك الحدّي، حيث يكون الاهتراء أعلى بمراتب منه في الاحتكاك السائلي.
اختلال الشكل، لا المقاس وحده. بيضوية عنق العمود، ومخروطية القميص، واهتراء الشكل الجانبي للسنّ تغيّر هندسة بقعة التلامس. فيتوقف الحمل عن التوزّع على كامل السطح العامل ويتركّز على الحواف.
المكوّن الكاشط. تبقى نواتج الاهتراء في الزيت وتعمل كمادة كاشطة فتعجّل الاهتراء. ولذلك يُستدل بمحتوى المعادن في مادة التزييت على سرعة العملية، لا على وقوعها وحده.

إجراء القياس

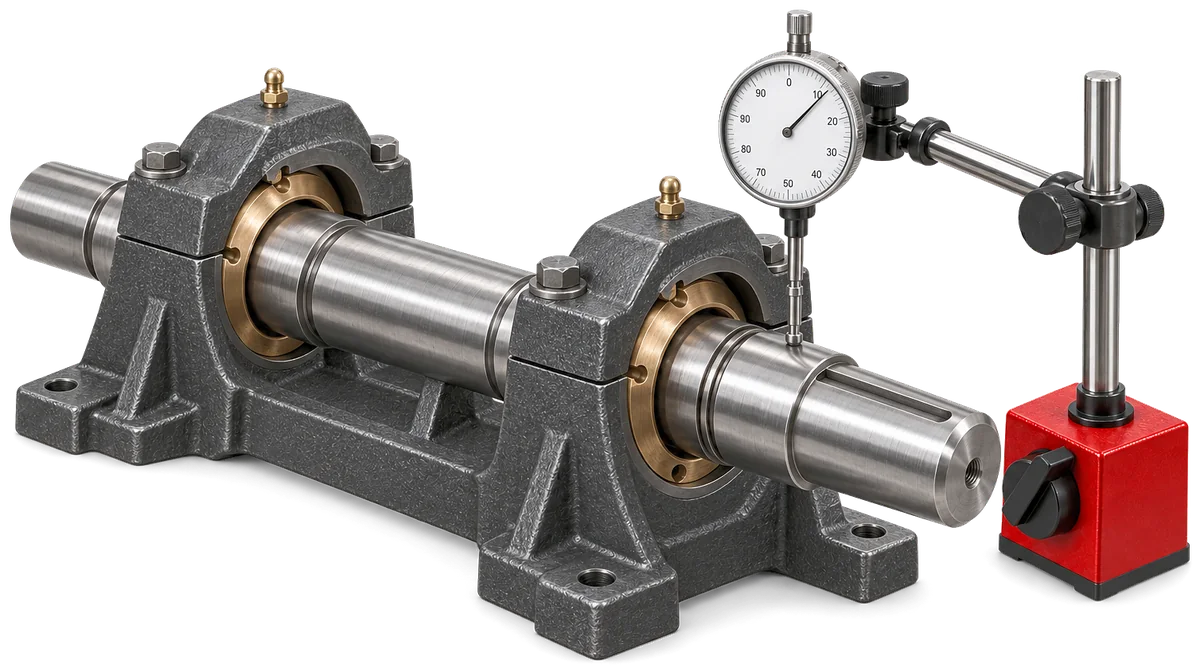

تُقاس الخلوصات والانحرافات الدورانية على وحدة متوقفة: الخلوص الشعاعي والمحوري لمساند المحامل — بساعة قياس، والخلوص الارتدادي في التعشيق — بشريحة قياس أو ببصمة رصاصية، وسماكة السنّ — بمقياس سنّ الترس على الوتر الثابت. وتُقارن القيم بالقيم الحدّية المسموح بها في مستندات الإصلاح الصادرة عن الشركة المصنّعة.

الأبعاد الهندسية مؤشر أوّلي بالنسبة إلى الاهتزاز والضجيج واستهلاك الطاقة: فهي تفسّرها، أما هي فتدلّ عليها فقط.

الوحدات المعالَجة

قيست الأبعاد الهندسية على التقارنات مباشرة: مساند المحامل، ونقل الحركة بالتروس، والأدلة الانزلاقية لآلات تشغيل المعادن، ومجموعة الأسطوانة والمكبس.

نقل الحركة بالتروس 32 محامل 27 مخفّض السرعة 26 مجموعة الأسطوانة والمكبس 13 محرك كهربائي 12 ضاغط 10 محرك ديزل 9 أدلة انزلاقية 2 وصلات مفصلية 2 علبة التروس 2 زوج الاحتكاك 2 محرك بنزين 2 نظام هيدروليكي 2 عمود الإدارة 1 محرك الاحتراق الداخلي 1

أنواع الآليات

المحاضر

خمسة عشر محضرًا بأكبر تغيّر مسجّل من بين 48 حالة تحتوي على قياس مباشر للأبعاد الهندسية. والوحدات مُوردة كما في الأصل: المليمترات للخلوصات والانحرافات الدورانية، والنسبة المئوية حيث حسب المحضر نفسه التغيّر النسبي. والقائمة الكاملة — في الكتالوج.

المنشأة	السنة	التغيّر	ما جرى قياسه
المؤسسة الحكومية «KhMZ FED»	2014	↓ ⁦33–50⁩%	الخبط الشعاعي والمحوري لمقعد تركيب المغزل
المنشأة الحكومية «منجم روميانتسيف»	2001	↓ 16–24%	الخلوص القطري للمحمل، ⁦0.29–0.31 → 0.22–0.26 mm⁩
منجم ك. أ. روميانتسيف	2001	↓ 16–24%	الخلوص القطري للمحمل، ⁦0.29–0.31 → 0.22–0.26 mm⁩
مستودع إصلاح القاطرات في الشرق الأقصى	2009	↓ 15%	خلوص «الزيت» في محامل ذراع التوصيل للمحرك، ⁦⁦0.14–0.19⁩ → ⁦0.09–0.17⁩ mm⁩
شركة «Dneprovagonrembud» المساهمة	2001	↑ 6.7–15.4%	سماكة سن العجلة على الوتر الثابت عند النقاط المتآكلة، ⁦3.5–3.9 → 4.04–4.16 mm⁩
شركة «InGOK» المساهمة	2000	↑ ⁦6.1–17.4⁩%	سماكة السن KTs-2-750، ⁦9.2–16.3 → 10.8–17.3 mm⁩
شركة SevGOK المساهمة	2001	↑ ⁦4.2–4.5⁩%	سماكة السن، ⁦16.70–16.85 → 17.40–17.60⁩ mm
مستودع عربات باكو، سكك حديد أذربيجان	2007	↑ ⁦2.4–4.2⁩%	سماكة السن على القطر المتوسط والداخلي للإكليل
شركة «زاباروجستال» المساهمة	2013	↑ ⁦0.05–0.15⁩mm	سُمك أسنان علبة التروس، ⁦5.8 → 5.9⁩ و⁦6.0 → 6.15 mm⁩
مصنع توماكوفكا لحصى الطين الموسع	2007	↑ ⁦0.1–0.5⁩mm	سماكة السن على الوتر الثابت في الأطواق المسننة الأربعة جميعها في كلتا علبتي التروس
شركة «UKROLIIA» ذ.م.م.	2007	↑ ⁦0.2–0.5⁩mm	سماكة أسنان تروس المرحلتين الأولى والثانية، ⁦4.0–6.9 → 4.3–7.2 mm⁩
«دونيتسك - فتورما» ذ.م.م.	2005	↑ ⁦0.05–0.15⁩mm	سُمك أسنان تروس كلا المخفضين
منجم «Troyanovo-3»، «Mini Maritsa-iztok»	2004	↑ 0.20mm	سماكة سن الترس الكبير في مخفض السرعة، ⁦12.50–19.00 → 12.70–19.20 mm⁩
محاضر أربع منشآت، بلغاريا	2004	↑ ⁦0.1–0.3⁩mm	زيادة سمك سن مخفّض محرك الجر
ZhP Trakcia Lokomotivi، صوفيا، BDZ EAD	2003	↑ 0.47mm	سماكة أسنان الترس الصغير في المتوسط؛ الانحراف عن الاسمي ⁦0.50–0.57⁩ → ⁦0.00–0.03⁩ mm

جميع الحالات الـ57 في الكتالوج ←

مستندات الحالات ذات القياس المباشر: محاضر لجان المنشآت — 33، سجلات القياسات الموقّعة — 14، مستندات أخرى — 1؛ ونوع المستند مذكور في بطاقة الحالة.

حدود قابلية تطبيق البيانات

قابلية التطبيق. القيم تتعلق بمعدات المنشآت المذكورة في المحاضر وأنماط تشغيلها؛ وعلى وحدة أخرى تتوقف النتيجة على الاهتراء الأولي والحمل والزيت.
المستند الأصلي. تحت كل حالة مسح ضوئي لأصل محضر الاختبار؛ وعند اختلاف البطاقة عن المسح الضوئي فالمسح هو الصحيح.
