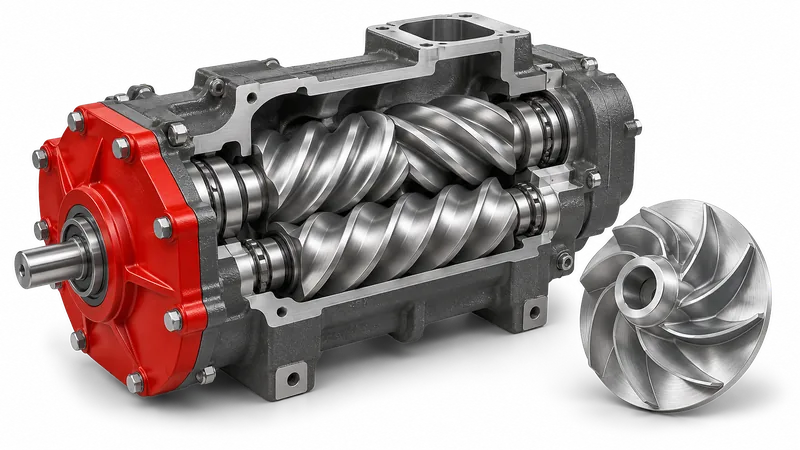

الضواغط اللولبية والطاردة المركزية
تصف المنهجية الإضافة المرحلية لـ«جل XADO المُجدِّد للضواغط والمحامل (الصناعي)» إلى الزيت النظامي للضواغط اللولبية والطاردة المركزية. الغرض من المعالجة هو الإصلاح الاستعادي والحماية من الاهتراء دون إيقاف الضاغط أو تفكيكه.
الوحدات التي تسري عليها المنهجية
02منهجية
ما يُعالَج
- الضواغط اللولبية والطاردة المركزية الصالحة للعمل، التي لا تحتوي على أجزاء ذات اهتراء 100% أو أضرار ميكانيكية كبرى.
- الضواغط اللولبية والطاردة المركزية الجديدة أو ذات الاهتراء الأولي (حتى 10%) — تُعالَج على 3 مراحل بمعدل الاستهلاك نفسه.
متى لا تُجرى المعالجة
- لا تخضع للمعالجة الضواغط التي تحتوي على أجزاء ذات اهتراء 100% وأضرار ميكانيكية كبرى.
التحضير
- قبل بدء المعالجة، يجب غسل عناصر مرشِّح التنقية الدقيقة للزيت أو استبدالها.
- استبدال الزيت في منظومة التزييت إذا كان العمر التشغيلي المتبقي للزيت أقل من 40%.
- قبل بدء المعالجة، إجراء قياسات الخصائص التشغيلية الأساسية لعمل الضاغط (انظر القياسات).
ما يُقاس قبل المعالجة وبعدها
| البارامتر | الجهاز | كيف ومتى |
|---|---|---|
| مستوى الاهتزاز في نقاط ثابتة في الاتجاهات الرأسي والأفقي والمحوري (تسارع الاهتزاز، سرعة الاهتزاز، إزاحة الاهتزاز) | أجهزة قياس الاهتزاز | يُوصى بإجراء قياسات مستوى الاهتزاز في منطقة وحدات المحامل أو في نقاط تفتيش مخصصة على جسم الزوج اللولبي. يُقاس قبل بدء المعالجة وبعد انتهاء الدورة الكاملة. |
| القدرة المستهلكة (التيار المستهلك) للمحرك الكهربائي عند تشغيل الضاغط دون حمل | كماشة قياس التيار، أو واط متر، أو مقياس متعدد لمراقبة البارامترات الكهربائية | يُقاس قبل بدء المعالجة وبعد انتهاء الدورة الكاملة. |
| القدرة المستهلكة (التيار المستهلك) عند ضغط ثابت وفي وضع الدوران على الفارغ للضاغط | — | يُقاس قبل بدء المعالجة وبعد انتهاء الدورة الكاملة. |
| ضغط الزيت في منظومة تزييت الضاغط عند درجة حرارة تشغيل ثابتة | مقياس ضغط نظامي أو مقياس ضغط تفتيشي | يُقاس قبل بدء المعالجة وبعد انتهاء الدورة الكاملة. |
ما أظهرته المحاضر لهذه الوحدات
- ارتفاع استهلاك الطاقة الكهربائية33 حالة · الوسيط 9 %, 44 قيمة
- انخفاض ضغط الانضغاط7 حالات · الوسيط 13 %, 8 قيم
- ارتفاع مستوى الاهتزاز23 حالة · الوسيط 46 %, 12 قيمة
- ارتفاع استهلاك الوقود4 حالات · الوسيط 14 %, 4 قيم
- زيادة الخلوص والخلوص الارتدادي10 حالات · الوسيط 26 %, 2 قيمتان
- ارتفاع درجة حرارة التشغيل13 حالة · الوسيط 20 %, 11 قيمة
- انخفاض ضغط الزيت8 حالات · الوسيط 75 %, 1 قيمة
معدلات الجرعة
| المركّب | الجرعة | كيف ومتى |
|---|---|---|
| جل XADO المُجدِّد للضواغط والمحامل (الصناعي) | 0.8 ml لكل 1 لتر من الزيت النظامي لمرحلة معالجة واحدة | المعدل لكل مرحلة؛ المجموع 5 مراحل، وللضواغط الجديدة أو ذات الاهتراء الأولي (حتى 10%) — 3 مراحل بمعدل الاستهلاك نفسه. |
| الزيت النظامي لإذابة الجل | جزء واحد من الجل المُذاب لكل 5 - 10 أجزاء من الزيت، مُسخَّن حتى 50–60°C | يُصَب الزيت في وعاء منفصل، وتُذاب فيه الكمية المُعدَّة من الجل. |
مراحل المعالجة
- تحضير «جل XADO المُجدِّد للضواغط والمحامل (الصناعي)» بمعدل 0.8 ml لكل 1 لتر من الزيت النظامي. يُصَب في وعاء منفصل مقدار قليل من الزيت النظامي (جزء واحد من الجل لكل 5 - 10 أجزاء من الزيت) مُسخَّن حتى 50–60°C، وتُذاب فيه الكمية المُعدَّة من الجل مع التقليب الجيد حتى الذوبان التام. يُضاف الخليط الناتج عبر فتحة تعبئة الزيت في الضاغط اللولبي أو الطارد المركزي. بعد ذلك يُشغَّل الضاغط في الوضع النظامي.بداية احتساب إجمالي ساعات تشغيل الضاغط
- تُنفَّذ المرحلة على غرار المرحلة الأولى.18–24 ساعة من إجمالي ساعات تشغيل الضاغط بين المراحل
- تُنفَّذ المرحلة على غرار المرحلة الأولى.18–24 ساعة من إجمالي ساعات تشغيل الضاغط بين المراحل
- تُنفَّذ المرحلة على غرار المرحلة الأولى.18–24 ساعة من إجمالي ساعات تشغيل الضاغط بين المراحل
- تُنفَّذ المرحلة على غرار المرحلة الأولى.18–24 ساعة من إجمالي ساعات تشغيل الضاغط بين المراحل
بعد المعالجة
- تُعَدّ معالجة الضاغط منتهية بعد 500 ساعة من إجمالي ساعات تشغيل الضاغط، محسوبة من بداية المرحلة الأولى للمعالجة.
- بعد انتهاء الدورة الكاملة تُجرى قياسات الخصائص التشغيلية الأساسية لعمل الضاغط: مستوى الاهتزاز، والقدرة المستهلكة (التيار) للمحرك الكهربائي عند تشغيل الضاغط دون حمل، والقدرة المستهلكة (التيار) عند ضغط ثابت وفي وضع الدوران على الفارغ، وضغط الزيت في منظومة التزييت عند درجة حرارة تشغيل ثابتة — لتحديد فعالية استخدام تركيبات XADO المُجدِّدة.
ما يجب الانتباه إليه
- تُعالَج الضواغط اللولبية والطاردة المركزية بـ«جل XADO المُجدِّد للضواغط والمحامل (الصناعي)» حصراً.
- يُضاف الجل بحالة مُذابة فقط: محلول في زيت نظامي مُسخَّن حتى 50–60°C، مع التقليب حتى الذوبان التام.
مركّبات هذه الوحدات
- جل ريفيتاليزانت للضواغط والمحاملضواغط ترددية ولولبية وطاردة مركزية؛ محامل دحروجية وانزلاقية تعمل في حوض زيت؛ وحدات المغزل ومجاري التوجيه في آلات القطع.
منهجيات بحسب آلات بعينها
- ضاغط لولبي EHS 250/160ضاغط لولبي بإنتاجية 20 m³/min. وهو الآلة الوحيدة في القسم التي تجري معالجتها على أربع مراحل.
- ضاغط تبريد لولبيآلة تبريد: لا تُقاس الإنتاجية بمدى امتلاء الخزان، بل بعدد مرات تشغيل الضاغط للحفاظ على درجة الحرارة داخل غرفة التبريد.
- الضاغط التوربيني K-250محطة ضواغط توربينية كبيرة. يُقاس الأثر لا بالضغط، بل بالطاقة الكهربائية: كم كيلوواط-ساعة تُستهلك لكل ألف متر مكعب من الهواء.
- محطة ضواغط توربينية 4VRZمحطة ضواغط توربينية مزودة بعلبة تروس مضاعِفة للسرعة (مُسرِّع). وإلى جانب القياسات الكهربائية، يُقاس سُمك أسنان المُسرِّع.
محاضر الاختبار لهذه الوحدة
- «آرسيلور ميتال كريفي ريه» · 2011↓ 2.8–3.1% — القدرة التي يستهلكها المحرك في وضع الحمل، 2578–2692 → 2506–2609 kW
- «ستويلينسكي غوك» المساهمة · 2011↓ 3.0% — القدرة المستهلكة في وضع التفريغ، 467.12 → 455.11 kW
- «مصنع الخميرة في خاركوف» المساهمة · 2009↓ 12–18% — مستوى الاهتزاز في وحدات محامل الدوارين وفي دعامات القاعدة
- «رجيفسكي ساخارنيك» المساهمة العامة · 2009↑ 7–17% — الانضغاط في أسطوانات الديزل، 560 rpm، 23–29 → 26–30 kgf/cm²
- منشأة «Dyvany-Mebli» الخاصة · 2009↑ 10% — إنتاجية الضاغط، الضخ حتى 6.5–8 atm، 55 → 50 s
- «مصنع غورلوفكا لبناء الآلات» · 2006↓ 6% — القدرة المستهلكة تحت الحمل، 648.0 → 609.0 kW
جميع المحاضر الـ65 في الكتالوج ←
المصدر: تعليمات استخدام جِلّات XADO المُجدِّدة IE-24.6-25612000-005-2008, الصفحات 9–10.
