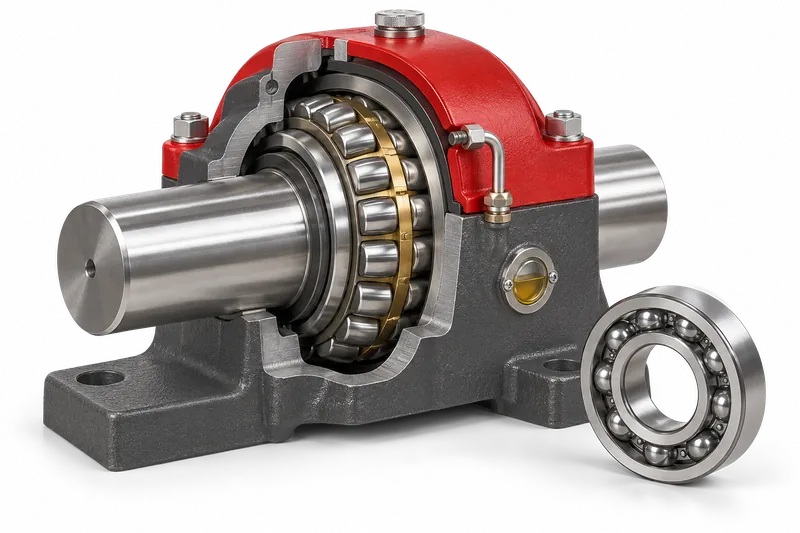

محامل دحروجية مشحّمة بالزيت

تُعالَج وحدات المحامل ذات المحامل الدحروجية المشحّمة بالزيت دون فكّ ودون تغيير الزيت. الهدف هو استعادة أسطح العمل وحماية المحامل من مزيد من الاهتراء في وضع التشغيل النظامي.

الوحدات التي تسري عليها المنهجية

محامل

74 حالة على هذه الوحداتكل المنهجيات ←

09منهجية

ما يُعالَج

• محامل دحروجية بدرجة اهتراء أقل من 80% وخالية من العيوب والأضرار الميكانيكية (البند 9.1).
• المحامل المشحّمة بالزيت — تُعالَج بـ«جل إعادة الإحياء XADO للضواغط والمحامل (صناعي)» على 3 مراحل دون تغيير الزيت (البند 9.4).
• وحدات المحامل الجديدة أو ذات الاهتراء الابتدائي (حتى 10%) تُعالَج وفق المنهجية نفسها، لكن على مرحلتين (ملاحظة على البند 9.5).

التحضير

• قبل معالجة وحدة المحامل بجل إعادة الإحياء XADO يجب إزالة تسريبات الزيت (البند 9.2).
• قبل بدء المعالجة تُجرى قياسات المؤشرات التشغيلية الأساسية للمحامل (البند 9.3).
• يُسحب في وعاء منفصل مقدار قليل من الزيت النظامي بنسبة جزء واحد من الجل المُذاب إلى ⁦5–10⁩ أجزاء من الزيت، ويُسخَّن إلى درجة حرارة ⁦40–60⁩°C.

ما يُقاس قبل المعالجة وبعدها

ما أظهرته المحاضر لهذه الوحدات

1. ارتفاع استهلاك الطاقة الكهربائية32 حالة · الوسيط 8 %, 53 قيمة
2. انخفاض ضغط الانضغاط4 حالات · الوسيط 18 %, 4 قيم
3. ارتفاع مستوى الاهتزاز32 حالة · الوسيط 45 %, 24 قيمة
4. ارتفاع استهلاك الوقود2 حالتان · الوسيط 12 %, 3 قيم
5. زيادة الخلوص والخلوص الارتدادي27 حالة · الوسيط 24 %, 21 قيمة
6. ارتفاع درجة حرارة التشغيل9 حالات
7. انخفاض ضغط الزيت6 حالات

السجل الموحّد لقاعدة الأدلة ←

معدلات الجرعة

مراحل المعالجة

1. يُصبّ في وعاء منفصل مقدار قليل من الزيت النظامي (جزء واحد من الجل إلى ⁦5–10⁩ أجزاء من الزيت) مُسخَّناً إلى ⁦40–60⁩°C، ويُضاف المقدار المحسوب من «جل إعادة الإحياء XADO للضواغط والمحامل (صناعي)» بنسبة 1.2 ml لكل 1 l من الزيت النظامي، ويُمزج المزيج مزجاً جيداً. يُدخَل المزيج الناتج في حوض زيت وحدة المحامل، ثم تُشغَّل الآلية وتُستثمر في الوضع النظامي.الفاصل حتى المرحلة التالية — لا يقلّ عن ⁦8–12⁩ ساعة من إجمالي ساعات عمل المحامل
2. تُنفَّذ على نحو مماثل للمرحلة الأولى: يُحضَّر مزيج الجل مع الزيت النظامي بالجرعة نفسها ويُدخَل في حوض زيت وحدة المحامل، وتُستثمر الآلية في الوضع النظامي.الفاصل حتى المرحلة التالية — لا يقلّ عن ⁦8–12⁩ ساعة من إجمالي ساعات عمل المحامل
3. تُنفَّذ على نحو مماثل للمرحلة الأولى: يُحضَّر مزيج الجل مع الزيت النظامي بالجرعة نفسها ويُدخَل في حوض زيت وحدة المحامل، وتُستثمر الآلية في الوضع النظامي. أما وحدات المحامل الجديدة والوحدات ذات الاهتراء الابتدائي (حتى 10%) فلا تُنفَّذ لها المرحلة الثالثة — إذ تتمّ المعالجة على مرحلتين.تُعدّ المعالجة منتهية بعد 350 ساعة من إجمالي ساعات عمل المحامل ابتداءً من بدء المرحلة الأولى

بعد المعالجة

• بعد إتمام دورة المعالجة الكاملة تُجرى قياسات معادة للمؤشرات التشغيلية الأساسية للمحامل وفق البند 9.3: الخلوص الشعاعي (واللعب المحوري للمحامل الدافعة)، واللعب المحوري، والخبط الشعاعي و/أو الطرفي للعمود، ومستوى الاهتزاز، ومستوى الضجيج، ودرجة حرارة الزيت أثناء التشغيل، والتيار المستهلك أو قدرة المحرك الكهربائي — لتحديد فعالية استخدام مركّبات XADO.

ما يجب الانتباه إليه

• تُجرى المعالجة دون تغيير الزيت.
• الفاصل بين المراحل — لا يقلّ عن ⁦8–12⁩ ساعة من إجمالي ساعات عمل المحامل.
• يجب إزالة تسريبات الزيت قبل بدء المعالجة.

مركّبات هذه الوحدات

• جل ريفيتاليزانت للضواغط والمحاملضواغط ترددية ولولبية وطاردة مركزية؛ محامل دحروجية وانزلاقية تعمل في حوض زيت؛ وحدات المغزل ومجاري التوجيه في آلات القطع.

منهجيات بحسب آلات بعينها

• مضخة تفريغ AVZ-20Dمضخة التفريغ غير مدرجة ضمن 24 منهجية في التعليمات — فهي تطوير تطبيقي منفصل. ويُلاحَظ الأثر من خلال الضغط المتبقي وسرعة الضخ.
• مضخة توربوجزيئيةأصغر آلة في القسم: حمام سعة 60 ml، والجرعة 0.05 ml. يُسحب الزيت بمحقنة ويُستبدل بالخليط — إذ لا يمكن الإضافة إلى حجم بهذا الصغر.
• مضخة طاردة مركزيةلا يُعالَج الجزء التدفقي، بل مجموعة المحامل — عبر حمام الزيت الخاص بها.

محاضر الاختبار لهذه الوحدة

1. شركة «زاباروجستال» المساهمة · 2013↑ ⁦0.05–0.15⁩mm — سُمك أسنان علبة التروس، ⁦5.8 → 5.9⁩ و⁦6.0 → 6.15 mm⁩
2. مصنع بيرم للمحركات · 2012↓ 4× — الانحراف الشعاعي لمحمل المغزل في نهاية وردية العمل، ⁦0.06 → 0.015 mm⁩
3. «آرسيلور ميتال كريفي ريه» · 2011↓ ⁦2.8–3.1⁩% — القدرة التي يستهلكها المحرك في وضع الحمل، ⁦2578–2692 → 2506–2609 kW⁩
4. «مصنع الخميرة في خاركوف» المساهمة · 2009↓ ⁦12–18⁩% — مستوى الاهتزاز في وحدات محامل الدوارين وفي دعامات القاعدة
5. شركة «UKROLIIA» ذ.م.م. · 2007↑ ⁦0.2–0.5⁩mm — سماكة أسنان تروس المرحلتين الأولى والثانية، ⁦4.0–6.9 → 4.3–7.2 mm⁩
6. شركة «TETs-3» المساهمة المقفلة · 2006↓ ⁦8.6–12.5⁩% — تيار المحركات الكهربائية، ⁦20 → 17.5 A⁩ و⁦155–160 → 141.6–144 A⁩

جميع المحاضر الـ74 في الكتالوج ←

المصدر: تعليمات استخدام جلّات إعادة الإحياء XADO IE-24.6-25612000-005-2008, الصفحات 17–18.
