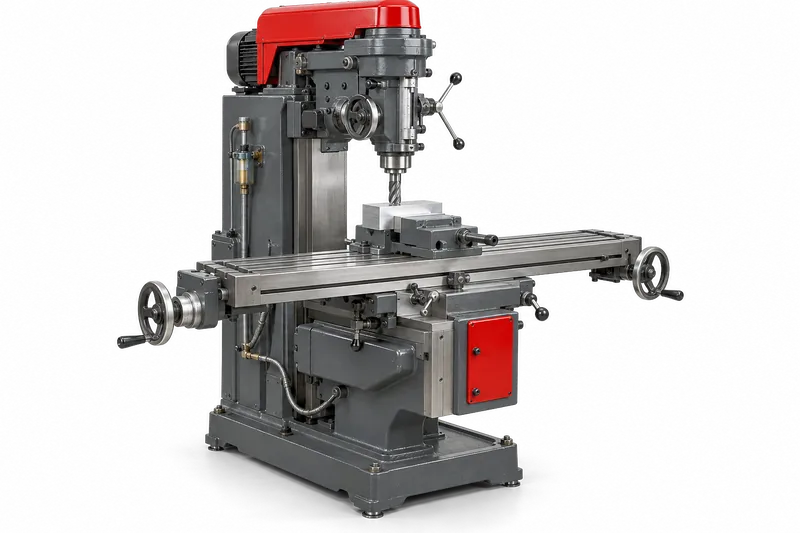

آلات مجموعة التفريز

تصف المنهجية معالجة وحدات آلات التفريز بجلّات الريفيتاليزانت XADO — علبة السرعات ووحدة المغزل، وعلبة التغذية مع تروس ومحامل الكونسول، ولوالب الحركة، والمجاري الدليلية، والأنظمة الهيدروليكية. تُجرى المعالجة دون إيقاف الآلة للإصلاح، ودون فك، ودون تغيير الزيت، عبر إدخال الكمية المحسوبة من الجل على مراحل في الزيت النظامي.

الوحدات التي تسري عليها المنهجية

علبة التروسمخفّض السرعةنقل الحركة بالتروسمحاملأدلة انزلاقيةنظام هيدروليكي

114 حالة على هذه الوحداتكل المنهجيات ←

13منهجية

ما يُعالَج

• أي آليات صالحة للعمل في آلات التفريز لا تحتوي على أجزاء ذات اهتراء بنسبة 100% أو أضرار ميكانيكية.
• آلية علبة السرعات ووحدة المغزل.
• رؤوس المغزل ذات التشحيم بالشحم القوامي.
• علبة التغذية، وتروس ومحامل الكونسول.
• لوالب الحركة العرضية والطولية.
• المجاري الدليلية للآلة.
• الأنظمة الهيدروليكية.
• المجاري الدليلية للآلات عند ثلاثة أنواع من التشحيم: نظام تشحيم دوراني مركزي بالزيت؛ التشحيم بالشحوم القوامية؛ التشحيم الدوري بالزيت يدويًا.
• المجاري الدليلية للآلات التي لا يوجد بها اهتراء على شكل «تسرّج» أو نتوءات، ولا أضرار أخرى في سطح العمل بعمق يتجاوز 0.1 mm.
• لوالب الحركة المشحّمة بالزيت.
• وحدات المغزل الجديدة أو ذات الاهتراء الطفيف (حتى 10%) — وفق هذه المنهجية على مرحلتين.
• الآلات الهيدروليكية الجديدة أو ذات الاهتراء الأولي (حتى 10%) — وفق المنهجية المذكورة على 4 مراحل.

التحضير

• قبل بدء معالجة النظام الهيدروليكي تُزال تسربات سائل التشغيل.
• بالفحص البصري لجميع أسطح احتكاك المجاري الدليلية تُحدَّد حالتها الفنية (وجود التنقرات، التشظيات، الخدوش)، ودرجة الاهتراء، وجدوى المعالجة وفق تقنية XADO.
• قبل المعالجة وبعدها تُجرى قياسات استواء واستقامة المجاري الدليلية للآلة بمساطر تحقق خاصة أو مواشير (عند التشحيم الدوراني — عند الحاجة).
• يُؤخذ في وعاء منفصل مقدار صغير من الزيت بنسبة جزء واحد من الجل المُدخَل لكل ⁦5–10⁩ أجزاء من الزيت المُسخَّن إلى درجة حرارة ⁦40 - 60⁩°C، ويُضاف المقدار المحسوب من الجل ويُخلط جيدًا حتى الحصول على خليط متجانس.
• يُدخَل الخليط في نظام تشحيم الآلة والآلة متوقفة عن العمل.

ما يُقاس قبل المعالجة وبعدها

ما أظهرته المحاضر لهذه الوحدات

1. ارتفاع استهلاك الطاقة الكهربائية42 حالة · الوسيط 9 %, 67 قيمة
2. انخفاض ضغط الانضغاط11 حالة · الوسيط 14 %, 17 قيمة
3. ارتفاع مستوى الاهتزاز42 حالة · الوسيط 42 %, 30 قيمة
4. ارتفاع استهلاك الوقود7 حالات · الوسيط 12 %, 6 قيم
5. زيادة الخلوص والخلوص الارتدادي42 حالة · الوسيط 17 %, 27 قيمة
6. ارتفاع درجة حرارة التشغيل12 حالة · الوسيط 8 %, 2 قيمتان
7. انخفاض ضغط الزيت11 حالة · الوسيط 48 %, 2 قيمتان

السجل الموحّد لقاعدة الأدلة ←

معدلات الجرعة

مراحل المعالجة

1. علبة السرعات ووحدة المغزل، المرحلة الأولى: يُحضَّر في وعاء منفصل خليط (جزء واحد من الجل لكل ⁦5–10⁩ أجزاء من الزيت المُسخَّن إلى ⁦40 - 60⁩°C) مع المقدار المحسوب من «جل الريفيتاليزانت XADO للضواغط والمحامل (صناعي)» بنسبة 3.0 ml من الجل لكل 1 لتر من الزيت النظامي في الآلة؛ ويُدخَل الخليط في نظام تشحيم الآلة والآلة متوقفة عن العمل؛ ثم تُشغَّل الآلة.عمل إجمالي على مدى ⁦8 -12⁩ ساعة في الوضع النظامي
2. علبة السرعات ووحدة المغزل، المرحلة الثانية — على غرار المرحلة الأولى.فاصل ⁦8 -12⁩ ساعة من إجمالي عمل الآلة في وضع التشغيل النظامي
3. علبة السرعات ووحدة المغزل، المرحلة الثالثة — على غرار المرحلة الأولى. تُعدّ المعالجة منتهية بعد 450 ساعة من إجمالي عمل الآلة، تُحسب من بداية المرحلة الأولى. وحدات المغزل الجديدة أو ذات الاهتراء الطفيف (حتى 10%) تُعالَج على مرحلتين.فاصل ⁦8 -12⁩ ساعة من إجمالي العمل؛ الدورة الكاملة — 450 ساعة من إجمالي عمل الآلة
4. علبة التغذية وتروس ومحامل الكونسول، المرحلة الأولى: يُحضَّر في وعاء منفصل خليط (جزء واحد من الجل لكل ⁦5–10⁩ أجزاء من الزيت المُسخَّن إلى ⁦40 - 60⁩°C) مع المقدار المحسوب من «جل الريفيتاليزانت XADO للمخفضات (صناعي)» بنسبة 3.0 ml من الجل لكل 1 لتر من الزيت النظامي في الآلة؛ ويُدخَل الخليط في نظام تشحيم الآلة والآلة متوقفة عن العمل؛ ثم تُشغَّل الآلة.عمل إجمالي على مدى ⁦8–12⁩ ساعة في الوضع النظامي
5. علبة التغذية، المرحلة الثانية — على غرار المرحلة الأولى.فاصل ⁦8–12⁩ ساعة من إجمالي عمل الآلة في وضع التشغيل النظامي
6. علبة التغذية، المرحلة الثالثة — على غرار المرحلة الأولى. تُعدّ معالجة علبة السرعات و(أو) علبة التغذية منتهية بعد 450 ساعة من إجمالي عمل الآلة، تُحسب من بداية المرحلة الأولى. وحدات المغزل الجديدة (أو ذات الاهتراء حتى 10%) تُعالَج وفق هذه المنهجية على مرحلتين.فاصل ⁦8–12⁩ ساعة من إجمالي العمل؛ الدورة الكاملة — 450 ساعة من إجمالي عمل الآلة
7. لوالب الحركة: إدخال «جل الريفيتاليزانت XADO للمخفضات (صناعي)» في زيت تشحيم الزوج اللولبي بنسبة 9.0 ml من الجل لكل 1 لتر من الزيت النظامي، دون تغيير الزيت.تُعدّ المعالجة منتهية بعد 550 ساعة من إجمالي العمل
8. المجاري الدليلية ذات نظام التشحيم الدوراني المركزي بالزيت: تُفحص أسطح الاحتكاك، وتُجرى قياسات الاستواء والاستقامة، ويُدخَل «جل الريفيتاليزانت XADO للضواغط والمحامل (صناعي)» في حوض الزيت بنسبة 9.0 ml لكل 1 لتر من الزيت النظامي لدورة المعالجة كاملة، ثم تُشغَّل الآلة وتُستثمر في الوضع النظامي.دورة معالجة المجاري الدليلية الكاملة — لا تقل عن 600 ساعة من إجمالي عمل الآلة
9. المجاري الدليلية عند التشحيم اليدوي الدوري بالزيت: تُفحص أسطح الاحتكاك، وتُجرى قياسات الاستواء والاستقامة، ويُذاب «جل الريفيتاليزانت XADO للضواغط والمحامل (صناعي)» في زيت التشحيم بنسبة 9.0 ml لكل 1 لتر من الزيت، وتُشحَّم المجاري الدليلية بالتركيبة الناتجة، ثم تُشغَّل الآلة في الوضع النظامي. التشحيم الدوري على مدى دورة المعالجة — بما لا يقل عن مرتين في الوردية أو مرة واحدة كل 4 ساعات من عمل الآلة.دورة معالجة المجاري الدليلية الكاملة — لا تقل عن 700 ساعة من إجمالي عمل الآلة
10. النظام الهيدروليكي، المرحلة الأولى: يُحضَّر «جل الريفيتاليزانت XADO لمعزّز التوجيه الهيدروليكي (صناعي)» بنسبة 0.6 ml من الجل لكل 1 لتر من سائل التشغيل لمرحلة واحدة؛ ويُصبّ في وعاء منفصل سائل تشغيل النظام الهيدروليكي (جزء واحد من الجل المُذاب لكل ⁦5 -10⁩ أجزاء من الزيت) مُسخَّنًا إلى ⁦40 - 60⁩°C، ويُضاف المقدار المُحضَّر من الجل، ويُخلط جيدًا حتى التجانس، ثم يُدخَل في خزان سائل التشغيل؛ ويُشغَّل النظام الهيدروليكي، ويُؤمَّن حمل بالضغط حتى 50% من الحد الأقصى المسموح به ويُشتغل ⁦1 - 2⁩ ساعة، ثم يستمر التشغيل بالحمل الاسمي في الوضع النظامي.⁦1 - 2⁩ ساعة عند حمل حتى 50% من الحد الأقصى المسموح به، ثم الوضع النظامي
11. النظام الهيدروليكي، المراحل الثانية والثالثة والرابعة والخامسة والسادسة — على غرار المرحلة الأولى عند الحمل النظامي للمشغّل الهيدروليكي. تُجرى معالجة الآلات الهيدروليكية الجديدة أو ذات الاهتراء الأولي (حتى 10%) وفق المنهجية المذكورة على 4 مراحل.فاصل ⁦8–12⁩ ساعة من إجمالي عمل النظام الهيدروليكي؛ دورة معالجة النظام الهيدروليكي الكاملة — 550 ساعة من إجمالي العمل

بعد المعالجة

• بعد انتهاء دورة المعالجة الكاملة تُكرَّر قياسات بارامترات التشغيل الأساسية والأبعاد الهندسية لكل وحدة، التي أُجريت قبل بدء المعالجة.
• تُسجَّل الحالة الفنية لبقع التلامس للأسنان المعلَّمة في العجلات المسننة بصريًا أو بواسطة آلة تصوير (وجود الأضرار وأبعادها).
• بعد معالجة المجاري الدليلية تُجرى قياسات استواء واستقامة المجاري الدليلية للآلة بمساطر التحقق أو المواشير.
• بعد معالجة لولب الحركة تُجرى قياسات الخلوص الارتدادي المحوري في زوج «اللولب-الصامولة».
• لأغراض الوقاية وزيادة العمر التشغيلي عند الاستثمار اللاحق، يُوصى بعد المعالجة بإجراء معالجة المجاري الدليلية مرة واحدة في السنة، على مدى 200 ساعة، بمعدل استهلاك لجل الريفيتاليزانت قدره 6.0 ml لكل لتر واحد من الزيت النظامي.
• تُجرى إضافة الزيت إلى حوض زيت علبة السرعات وعلب التغذية والآلة، وكذلك إضافة زيت التشحيم، وفقًا لقواعد التشغيل الفني، بحسب الاستهلاك.

ما يجب الانتباه إليه

• لا تؤثر ريفيتاليزانتات XADO بأي شكل على عمل القوابض الاحتكاكية العاملة في حوض زيت علب السرعات.
• لا تؤثر ريفيتاليزانتات XADO بأي شكل على عمل القوابض الاحتكاكية العاملة في حوض الزيت (الأنظمة الهيدروليكية).
• تُجرى إضافة الزيت إلى حوض زيت علبة السرعات وعلب التغذية وفقًا لقواعد التشغيل الفني.
• تُجرى إضافة زيت التشحيم وفقًا لقواعد التشغيل الفني (لوالب الحركة).
• تُجرى إضافة زيت التشحيم بحسب الاستهلاك، وفقًا لقواعد التشغيل الفني للآلة (المجاري الدليلية).
• تُجرى إضافة الزيت إلى حوض زيت الآلة وفقًا لقواعد التشغيل الفني (الأنظمة الهيدروليكية).
• تتيح معالجة المجاري الدليلية بتركيبات الريفيتاليزانت XADO الاستعاضة عن أحد أنواع المعالجة النهائية للمجاري الدليلية — الكشط.
• تكون معالجة XADO للمجاري الدليلية للآلات أكثر فاعلية لأغراض الوقاية: فهي تتيح الحماية من الاهتراء، ورفع الصلادة الميكروية لأسطح الاحتكاك العاملة حتى 750 kgf/mm²، وكذلك تأمين مقاومة عالية للتآكل.

ملاحق التعليمات

• مخطط قياس سُمك السن

مركّبات هذه الوحدات

• جل ريفيتاليزانت للضواغط والمحاملضواغط ترددية ولولبية وطاردة مركزية؛ محامل دحروجية وانزلاقية تعمل في حوض زيت؛ وحدات المغزل ومجاري التوجيه في آلات القطع.
• جل ريفيتاليزانت لمخفّضات السرعةمخفّضات السرعة الصناعية، المخفّضات الجانبية والمركزية، علب تروس الشاحنات والجرّارات، التروس المكشوفة ونواقل الحركة بالسلاسل.
• جل ريفيتاليزانت للأنظمة الهيدروليكيةالأنظمة الهيدروليكية للمعدات الصناعية والآليات الخاصة، المضخات والمحركات والموزّعات الهيدروليكية، مخفّضات السرعة المزوّدة بترشيح الزيت.

محاضر الاختبار لهذه الوحدة

1. شركة «زاباروجستال» المساهمة · 2013↑ ⁦0.05–0.15⁩mm — سُمك أسنان علبة التروس، ⁦5.8 → 5.9⁩ و⁦6.0 → 6.15 mm⁩
2. مصنع بيرم للمحركات · 2012↓ 4× — الانحراف الشعاعي لمحمل المغزل في نهاية وردية العمل، ⁦0.06 → 0.015 mm⁩
3. «آرسيلور ميتال كريفي ريه» · 2011↓ ⁦2.8–3.1⁩% — القدرة التي يستهلكها المحرك في وضع الحمل، ⁦2578–2692 → 2506–2609 kW⁩
4. «مصنع الخميرة في خاركوف» المساهمة · 2009↓ ⁦12–18⁩% — مستوى الاهتزاز في وحدات محامل الدوارين وفي دعامات القاعدة
5. محطة خاباروفسك الحرارية TETs-1 · 2008↓ 8.6% — التيار المستهلك للمحرّك الكهربائي، ⁦3.5 → 3.2 A⁩
6. المزرعة الفلاحية «غافريلينكو ف. د.» · 2008↑ ⁦12.5–24⁩% — الانضغاط في الأسطوانات، ⁦25–28 → 31–32 kgf/cm²⁩

جميع المحاضر الـ114 في الكتالوج ←

المصدر: تعليمات استخدام جلّات الريفيتاليزانت XADO IE-24.6-25612000-005-2008, الصفحات 26–31.
