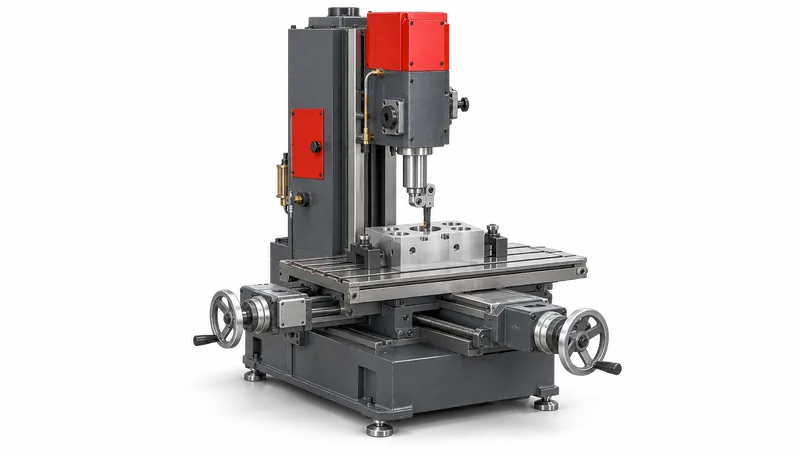

مكنات التثقيب الإحداثية

تصف المنهجية معالجة الآليات الصالحة للعمل في مكنات التثقيب الإحداثية — وحدة عمود الدوران، ومنظومة الحركة الرئيسية، والمنظومة الهيدروليكية، والمزالق الموجّهة — بجل الريفيتاليزانت XADO دون تغيير الزيت ودون الفك. والغاية من المعالجة هي استعادة أسطح العمل وحمايتها من الاهتراء اللاحق في ظروف التشغيل النظامي.

الوحدات التي تسري عليها المنهجية

محاملنقل الحركة بالتروسعلبة التروسمخفّض السرعةنظام هيدروليكيأدلة انزلاقية

114 حالة على هذه الوحداتكل المنهجيات ←

18منهجية

ما يُعالَج

• الآليات الصالحة للعمل في مكنات التثقيب الإحداثية التي لا تحتوي على أجزاء ذات اهتراء بنسبة 100% أو أضرار ميكانيكية
• وحدة عمود الدوران
• منظومة الحركة الرئيسية
• المنظومة الهيدروليكية
• مزالق المكنة الموجّهة
• المزالق الموجّهة الخالية من الاهتراء على هيئة «الشكل السرجي» أو النتوءات، وكذلك من سائر أضرار سطح العمل التي يزيد عمقها على 0.1 mm
• وحدات عمود الدوران الجديدة (أو ذات الاهتراء حتى 10%) — تُعالَج وفق هذه المنهجية على مرحلتين
• المنظومات الهيدروليكية الجديدة أو ذات الاهتراء الطفيف (حتى 10%) — تُعالَج وفق المنهجية المذكورة على 4 مراحل
• مزالق المكنات المزوّدة بمنظومة تزييت دورانية مركزية بالزيت
• المكنات الجديدة أو المكنات ذات الاهتراء الطفيف في المزالق (حتى 10%) — معالجة وقائية للمزالق مرة واحدة في السنة على مدى 200 ساعة

التحضير

• قبل البدء بمعالجة المنظومة الهيدروليكية، تُزال تسريبات سائل التشغيل
• قبل البدء بالمعالجة وبعد إتمام الدورة الكاملة، تُجرى قياسات لبارامترات التشغيل الأساسية للوحدات
• بالنسبة إلى المزالق: يُحدَّد بالفحص البصري لجميع أسطح الاحتكاك وضعها الفني (وجود التنقّرات والتشظّيات والخدوش)، ودرجة الاهتراء، وجدوى المعالجة بتقنية XADO
• بالنسبة إلى المزالق: قبل المعالجة وبعدها، وعند الحاجة، تُجرى قياسات استواء واستقامة مزالق المكنة بمساطر أو مواشير قياس خاصة
• وحدة عمود الدوران: يُسكب في وعاء نظيف منفصل مقدار قليل من الزيت النظامي بنسبة ⁦5–10⁩ أجزاء زيت إلى الحجم المحسوب من الجل لمرحلة معالجة واحدة، ويُسخَّن حتى ⁦50–60⁩ °C
• منظومة الحركة الرئيسية: يُؤخذ في وعاء منفصل مقدار قليل من الزيت (بنسبة جزء واحد من الجل المُضاف إلى ⁦5–10⁩ أجزاء زيت) مُسخَّن حتى درجة حرارة ⁦40–60⁩ °C
• المنظومة الهيدروليكية: يُسكب في وعاء منفصل سائل تشغيل المنظومة الهيدروليكية (بنسبة جزء واحد من الجل المُذاب إلى ⁦5–10⁩ أجزاء زيت) مُسخَّن حتى ⁦40–60⁩ °C

ما يُقاس قبل المعالجة وبعدها

ما أظهرته المحاضر لهذه الوحدات

1. ارتفاع استهلاك الطاقة الكهربائية42 حالة · الوسيط 9 %, 67 قيمة
2. انخفاض ضغط الانضغاط11 حالة · الوسيط 14 %, 17 قيمة
3. ارتفاع مستوى الاهتزاز42 حالة · الوسيط 42 %, 30 قيمة
4. ارتفاع استهلاك الوقود7 حالات · الوسيط 12 %, 6 قيم
5. زيادة الخلوص والخلوص الارتدادي42 حالة · الوسيط 17 %, 27 قيمة
6. ارتفاع درجة حرارة التشغيل12 حالة · الوسيط 8 %, 2 قيمتان
7. انخفاض ضغط الزيت11 حالة · الوسيط 48 %, 2 قيمتان

السجل الموحّد لقاعدة الأدلة ←

معدلات الجرعة

مراحل المعالجة

1. وحدة عمود الدوران، المرحلة الأولى: يُسكب في وعاء نظيف منفصل مقدار قليل من الزيت النظامي بنسبة ⁦5–10⁩ أجزاء زيت إلى الحجم المحسوب من الجل لمرحلة واحدة؛ يُسخَّن الزيت بأي وسيلة آمنة حتى درجة حرارة ⁦50–60⁩ °C؛ يُضاف الحجم المحسوب من «XADO revitalizant gel for power steering (industrial)» بنسبة 0.8 ml من الجل لكل 1 L من الزيت النظامي؛ يُمزج الخليط جيداً ويُضاف إلى حوض زيت عمود الدوران والمكنة متوقفة؛ تُشغَّل المكنة ويجري العمل في النظام النظامي⁦8–12⁩ ساعة من التشغيل التراكمي حتى المرحلة التالية
2. وحدة عمود الدوران، المراحل الثانية والثالثة والرابعة والخامسة من المعالجة — على غرار المرحلة الأولىتُجرى بعد تشغيل تراكمي مقداره ⁦8–12⁩ ساعة بين المراحل
3. وحدة عمود الدوران: إتمام دورة المعالجة الكاملة450 ساعة من التشغيل التراكمي للمكنة اعتباراً من المرحلة الأولى للمعالجة
4. منظومة الحركة الرئيسية، المرحلة الأولى: يُؤخذ في وعاء منفصل مقدار قليل من الزيت (بنسبة جزء واحد من الجل المُضاف إلى ⁦5–10⁩ أجزاء زيت) مُسخَّن حتى درجة حرارة ⁦40–60⁩ °C؛ تُضاف الكمية المحسوبة من «XADO revitalizant gel for gearboxes (industrial)» بنسبة 3.0 ml من الجل لكل 1 L من الزيت النظامي في المكنة؛ يُمزج جيداً حتى الحصول على خليط متجانس؛ يُضاف الخليط إلى منظومة تزييت المكنة والمكنة متوقفة؛ تُشغَّل المكنةتشغيل تراكمي على مدى ⁦8–12⁩ ساعة في النظام النظامي
5. منظومة الحركة الرئيسية، المرحلتان الثانية والثالثة — على غرار المرحلة الأولى، في نظام التشغيل النظاميفاصل زمني مقداره ⁦8–12⁩ ساعة من التشغيل التراكمي للمكنة
6. منظومة الحركة الرئيسية: تُعدّ معالجة علبة التروس و(أو) علبة التغذية منتهية450 ساعة من التشغيل الإجمالي للمكنة تُحسب من بداية المرحلة الأولى
7. المنظومة الهيدروليكية، المرحلة الأولى: يُحضَّر «XADO revitalizant gel for power steering» بنسبة 0.6 ml من الجل لكل 1 L من سائل التشغيل لمرحلة واحدة؛ يُسكب في وعاء منفصل سائل تشغيل المنظومة الهيدروليكية (بنسبة جزء واحد من الجل المُذاب إلى ⁦5–10⁩ أجزاء زيت) مُسخَّن حتى ⁦40–60⁩ °C، وتُضاف الكمية المحضَّرة من الجل؛ يُمزج التركيب جيداً حتى الحصول على خليط متجانس ويُضاف إلى خزان سائل التشغيل؛ تُشغَّل المنظومة الهيدروليكية ويُؤمَّن تحميل بالضغط حتى 50% من الحد الأقصى المسموح به؛ ثم يستمر تشغيل المنظومة الهيدروليكية بالحمل الاسمي في النظام النظامي⁦1–2⁩ ساعة تحت حمل حتى 50% من الحد الأقصى المسموح به، ثم النظام النظامي
8. المنظومة الهيدروليكية، المراحل الثانية والثالثة والرابعة والخامسة والسادسة — على غرار المرحلة الأولى، عند الحمل النظامي للإدارة الهيدروليكيةفاصل زمني مقداره ⁦8–12⁩ ساعة من العمل التراكمي للمنظومة الهيدروليكية
9. المنظومة الهيدروليكية: إتمام دورة المعالجة الكاملة550 ساعة من التشغيل التراكمي
10. المزالق (منظومة تزييت دورانية مركزية بالزيت): يُحدَّد بالفحص البصري لجميع أسطح الاحتكاك وضعها الفني (وجود التنقّرات والتشظّيات والخدوش)، ودرجة الاهتراء، وجدوى المعالجة؛ تُجرى قياسات الاستواء والاستقامة؛ تُضاف إلى حوض الزيت الكمية اللازمة من «XADO revitalizant gel for compressors and bearings (industrial)» بنسبة 9.0 ml لكل 1 L من الزيت النظامي لدورة المعالجة كاملةً؛ تُشغَّل المكنة وتُستثمر في النظام النظاميدورة المعالجة الكاملة للمزالق — لا تقل عن 600 ساعة من التشغيل الإجمالي للمكنة
11. المزالق، الوقاية: معالجة بمعدل استهلاك لجل الريفيتاليزانت مقداره 6.0 ml لكل لتر واحد من الزيت النظامي — لزيادة العمر التشغيلي عند الاستثمار اللاحق بعد المعالجة، وكذلك في المكنات الجديدة أو ذات الاهتراء الطفيف في المزالق (حتى 10%)مرة واحدة في السنة، على مدى 200 ساعة

بعد المعالجة

• بعد إتمام دورة المعالجة الكاملة، تُجرى قياسات متكرّرة لبارامترات التشغيل الأساسية للوحدة (الانحراف الدوراني، خلوص المحامل، الاهتزاز، القدرة أو التيار المستهلك، الخشونة، مخروطية المشغولة وبيضويتها)
• بعد إتمام دورة المعالجة الكاملة لمنظومة الحركة الرئيسية، تُجرى قياسات متكرّرة لسُمك الأسنان المعلَّمة، وحالة بقع التلامس، ومستوى الاهتزاز، والقدرة المستهلكة (التيار)، ومستوى الضوضاء
• بعد إتمام دورة المعالجة الكاملة للمنظومة الهيدروليكية، تُجرى قياسات متكرّرة للضغط، ودرجة حرارة التشغيل، وإنتاجية المضخات الهيدروليكية، ومستوى اهتزاز الآلات الهيدروليكية
• بعد معالجة المزالق، وعند الحاجة، تُجرى قياسات استواء واستقامة المزالق بمساطر أو مواشير قياس مرجعية
• يجري تعبئة الزيت في حوض زيت علبة التروس وعلب التغذية وفقاً لقواعد التشغيل الفني
• يجري تعبئة زيت تزييت المزالق بحسب معدل استهلاكه، وفقاً لقواعد التشغيل الفني للمكنة
• لأغراض الوقاية بعد المعالجة، يوصى بإجراء معالجة للمزالق مرة واحدة في السنة على مدى 200 ساعة بمعدل استهلاك مقداره 6.0 ml لكل لتر واحد من الزيت النظامي

ما يجب الانتباه إليه

• تخضع للمعالجة الآليات الصالحة للعمل فقط، التي لا تحتوي على أجزاء ذات اهتراء بنسبة 100% أو أضرار ميكانيكية
• يُضاف الخليط إلى حوض زيت عمود الدوران وإلى منظومة تزييت المكنة والمكنة متوقفة
• يُسخَّن الزيت بأي وسيلة آمنة
• قبل معالجة المنظومة الهيدروليكية، يلزم إزالة تسريبات سائل التشغيل
• بعد إضافة التركيب إلى المنظومة الهيدروليكية، يجري العمل في الساعتين ⁦1–2⁩ الأوليين بحمل ضغط حتى 50% من الحد الأقصى المسموح به، وبعد ذلك فقط يُنتقل إلى الحمل الاسمي
• عند وجود أضرار في سطح عمل المزالق يزيد عمقها على 0.1 mm، تجب إزالة العيوب مسبقاً بالتشغيل الميكانيكي
• لا تؤثر ريفيتاليزانتات XADO بأي شكل على عمل القوابض الاحتكاكية العاملة في حوض الزيت في علب التروس

ملاحق التعليمات

• مخطط قياس سُمك السن

مركّبات هذه الوحدات

• جل ريفيتاليزانت للضواغط والمحاملضواغط ترددية ولولبية وطاردة مركزية؛ محامل دحروجية وانزلاقية تعمل في حوض زيت؛ وحدات المغزل ومجاري التوجيه في آلات القطع.
• جل ريفيتاليزانت لمخفّضات السرعةمخفّضات السرعة الصناعية، المخفّضات الجانبية والمركزية، علب تروس الشاحنات والجرّارات، التروس المكشوفة ونواقل الحركة بالسلاسل.
• جل ريفيتاليزانت للأنظمة الهيدروليكيةالأنظمة الهيدروليكية للمعدات الصناعية والآليات الخاصة، المضخات والمحركات والموزّعات الهيدروليكية، مخفّضات السرعة المزوّدة بترشيح الزيت.

منهجيات بحسب آلات بعينها

• محامل مغزل آلة الثقب الإحداثيةلا يوجد زيت هنا بل شحم: تُعبأ المحامل بشحم XADO الاستعادي عند تجميع الوحدة، مرة واحدة لكامل عمر الخدمة.

محاضر الاختبار لهذه الوحدة

1. شركة «زاباروجستال» المساهمة · 2013↑ ⁦0.05–0.15⁩mm — سُمك أسنان علبة التروس، ⁦5.8 → 5.9⁩ و⁦6.0 → 6.15 mm⁩
2. مصنع بيرم للمحركات · 2012↓ 4× — الانحراف الشعاعي لمحمل المغزل في نهاية وردية العمل، ⁦0.06 → 0.015 mm⁩
3. «آرسيلور ميتال كريفي ريه» · 2011↓ ⁦2.8–3.1⁩% — القدرة التي يستهلكها المحرك في وضع الحمل، ⁦2578–2692 → 2506–2609 kW⁩
4. «مصنع الخميرة في خاركوف» المساهمة · 2009↓ ⁦12–18⁩% — مستوى الاهتزاز في وحدات محامل الدوارين وفي دعامات القاعدة
5. محطة خاباروفسك الحرارية TETs-1 · 2008↓ 8.6% — التيار المستهلك للمحرّك الكهربائي، ⁦3.5 → 3.2 A⁩
6. المزرعة الفلاحية «غافريلينكو ف. د.» · 2008↑ ⁦12.5–24⁩% — الانضغاط في الأسطوانات، ⁦25–28 → 31–32 kgf/cm²⁩

جميع المحاضر الـ114 في الكتالوج ←

المصدر: تعليمات استخدام جِلال الريفيتاليزانت XADO IE-24.6-25612000-005-2008, الصفحات 46–50.
