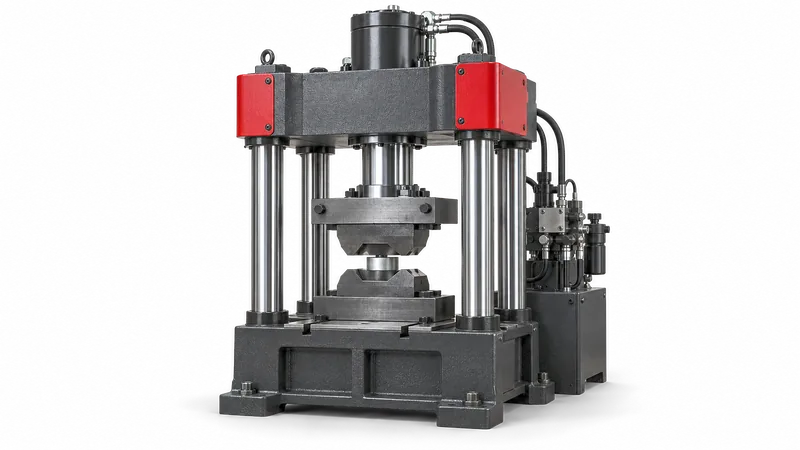

مطارق التشكيل والمكابس والقوالب
تخضع للمعالجة مجموعات مطارق التشكيل والمكابس والقوالب: ضاغط المطرقة الهوائية، والمنظومة الهيدروليكية للمطارق والمكابس الهيدروليكية، وأسطوانة الحركة الرئيسية، والمجاري الدليلية. والهدف هو استعادة أسطح العمل وحمايتها من الاهتراء اللاحق في وضع التشغيل النظامي.
الوحدات التي تسري عليها المنهجية
19منهجية
ما يُعالَج
- الوحدات الصالحة للعمل في مطارق التشكيل والمكابس والقوالب، التي لا تضم أجزاء بلغت حد الاهتراء الأقصى أو ذات أضرار ميكانيكية.
- ضاغط المطرقة الهوائية.
- المنظومة الهيدروليكية للمطارق والمكابس الهيدروليكية.
- أسطوانة الحركة الرئيسية في المطارق.
- المجاري الدليلية للمطارق والمكابس والقوالب.
- المجاري الدليلية الخالية من الاهتراء على هيئة «تسرُّج» أو نتوءات، وكذلك من سائر أضرار سطح العمل بعمق يتجاوز 0.1 mm.
- المجاري الدليلية ذات منظومة تشحيم دورانية مركزية بالزيت.
- المجاري الدليلية ذات التشحيم الدوري بالزيت يدويًا (من وعاء منفصل).
- يوصى بإجراء معالجة الضواغط المكبسية على زيت نظيف نسبيًا (العمر المتبقي للزيت لا يقل عن 40%).
متى لا تُجرى المعالجة
- لا تعالَج الوحدات التي تضم أجزاء بلغت حد الاهتراء الأقصى أو ذات أضرار ميكانيكية.
- عند وجود اهتراء أو أضرار في سطح عمل المجاري الدليلية بعمق يتجاوز 0.1 mm، يوصى بإزالة هذه العيوب بالتشغيل الميكانيكي (المقشطة الآلية، الجلخ) قبل المعالجة وفق تقنية XADO، ثم إجراء المعالجة بعد ذلك فقط.
- عند الاهتراء الكبير (أو القريب من الحد الأقصى) في سطح عمل أسطوانة الحركة الرئيسية، أو عند وجود أضرار بعمق يتجاوز 0.1 mm، يوصى قبل المعالجة الأساسية بإجراء معالجة إضافية لسطح الأسطوانة بوضع طبقة رقيقة من «جل الريفيتاليزانت XADO لاستعادة الأسطوانات».
- بعد تشغيل الضاغط، يجب العمل في الوضع الطبيعي دون أحمال زائدة.
التحضير
- قبل البدء بمعالجة الضاغط، تُجرى عملية غسل عناصر الترشيح في منظومة تشحيم الضاغط أو استبدالها، وتُزال تسربات الزيت.
- قبل البدء بمعالجة المنظومة الهيدروليكية بريفيتاليزانت XADO، تُزال تسربات سائل العمل.
- عند الفحص البصري لجميع أسطح الاحتكاك في المجاري الدليلية، تُحدَّد حالتها الفنية (وجود التنقرات والتشظيات والخدوش)، ودرجة الاهتراء، وجدوى المعالجة وفق تقنية XADO.
- إذابة الجل: يُصبّ في وعاء منفصل مقدار قليل من الزيت النظامي (سائل العمل) بنسبة جزء واحد من الجل المُذاب إلى 5 - 10 أجزاء من الزيت المسخَّن حتى 40 - 60 °C؛ ويُمزج التركيب جيدًا حتى الحصول على خليط متجانس.
ما يُقاس قبل المعالجة وبعدها
| البارامتر | الجهاز | كيف ومتى |
|---|---|---|
| مستوى اهتزاز الضاغط (تسارع الاهتزاز، سرعة الاهتزاز، إزاحة الاهتزاز) في نقاط ثابتة بالاتجاهات الرأسي والأفقي والمحوري | مقياس الاهتزاز | قبل البدء بالمعالجة وبعد انتهاء الدورة الكاملة |
| القدرة المستهلكة (أو التيار المستهلك) للمحرك الكهربائي على الضاغط غير المحمَّل | عدادات الكهرباء، كماشة قياس التيار، مقياس القدرة أو جهاز القياس المتعدد | قبل البدء بالمعالجة وبعد انتهاء الدورة الكاملة؛ على الضاغط غير المحمَّل |
| ضغط الزيت في الضاغط | مقياس الضغط النظامي | عند درجة حرارة تشغيل ثابتة؛ قبل البدء بالمعالجة وبعد انتهاء الدورة الكاملة |
| الضغط في المنظومة الهيدروليكية | مقياس ضغط معايَر | عند درجة حرارة ثابتة لسائل العمل؛ قبل بدء دورة المعالجة الكاملة وبعد انتهائها |
| درجة حرارة العمل للزيت (السائل الهيدروليكي) في المنظومة الهيدروليكية | ميزان حرارة سائلي، بيرومتر بالأشعة تحت الحمراء أو جهاز نظامي آخر لقياس درجة الحرارة | قبل بدء دورة المعالجة الكاملة وبعد انتهائها |
| إنتاجية المضخات الهيدروليكية (التدفق) | مقاييس التدفق | عند ضغط ودرجة حرارة ثابتين لسائل العمل |
| مستوى اهتزاز الآلة الهيدروليكية | مقياس الاهتزاز | في نقاط محددة عند أوضاع تشغيل ثابتة للمنظومة الهيدروليكية |
| استواء المجاري الدليلية واستقامتها | مساطر تحقق خاصة أو مواشير | قبل المعالجة وبعدها عند الحاجة؛ وعند التشحيم الدوري يدويًا — قبل البدء بالمعالجة وبعد انتهاء الدورة الكاملة |
ما أظهرته المحاضر لهذه الوحدات
- ارتفاع استهلاك الطاقة الكهربائية34 حالة · الوسيط 9 %, 44 قيمة
- انخفاض ضغط الانضغاط63 حالة · الوسيط 12 %, 110 قيم
- ارتفاع مستوى الاهتزاز32 حالة · الوسيط 46 %, 14 قيمة
- ارتفاع استهلاك الوقود28 حالة · الوسيط 12 %, 20 قيمة
- زيادة الخلوص والخلوص الارتدادي21 حالة · الوسيط 26 %, 2 قيمتان
- ارتفاع درجة حرارة التشغيل16 حالة · الوسيط 18 %, 14 قيمة
- انخفاض ضغط الزيت24 حالة · الوسيط 21 %, 7 قيم
معدلات الجرعة
| المركّب | الجرعة | كيف ومتى |
|---|---|---|
| جل الريفيتاليزانت XADO للضواغط والمحامل (صناعي) | 1.5 ml لكل 1.0 L من الزيت النظامي لمرحلة معالجة واحدة | حوض زيت ضاغط المطرقة الهوائية؛ 3 مراحل دون تغيير الزيت |
| جل الريفيتاليزانت XADO لمعزّز التوجيه الهيدروليكي (صناعي) | 0.6 ml من الجل لكل لتر واحد من سائل العمل لمرحلة معالجة واحدة | خزان سائل العمل في المنظومة الهيدروليكية؛ 6 مراحل دون تغيير الزيت، وللمنظومات الهيدروليكية الجديدة أو ذات الاهتراء حتى 10% — 4 مراحل |
| جل الريفيتاليزانت XADO للضواغط والمحامل (صناعي) | 1.5 ml من الجل لكل لتر واحد من زيت التشحيم لمرحلة معالجة واحدة | منظومة تشحيم مجموعة الأسطوانة والمكبس في أسطوانة الحركة الرئيسية للمطرقة؛ 3 مراحل، وللأسطوانات الجديدة أو ذات الاهتراء حتى 10% تكفي مرحلتان |
| جل الريفيتاليزانت XADO للضواغط والمحامل (صناعي) | 9.0 ml لكل لتر واحد من الزيت النظامي لدورة المعالجة كاملة | حمّام الزيت للمجاري الدليلية ذات منظومة التشحيم الدورانية المركزية بالزيت |
| جل الريفيتاليزانت XADO للضواغط والمحامل (صناعي) | 9.0 ml لكل لتر واحد من الزيت | الإذابة في زيت التشحيم للمجاري الدليلية التي تُشحَّم بالزيت دوريًا (من وعاء منفصل) |
| جل الريفيتاليزانت XADO (المعالجة الوقائية للمجاري الدليلية) | 6.0 ml لكل لتر واحد من الزيت النظامي | مرة واحدة في السنة، على مدى 200 ساعة عمل — لزيادة العمر التشغيلي بعد المعالجة، وكذلك في المكنات الجديدة أو ذات الاهتراء الطفيف في المجاري الدليلية (حتى 10%) |
| جل الريفيتاليزانت XADO لاستعادة الأسطوانات | طبقة رقيقة متجانسة على سطح عمل الأسطوانة | معالجة إضافية عند الاهتراء الكبير أو الأضرار بعمق يتجاوز 0.1 mm، قبل المعالجة الأساسية |
| الزيت النظامي (سائل العمل) لإذابة الجل | جزء واحد من الجل المُذاب إلى 5 - 10 أجزاء من الزيت المسخَّن حتى 40 - 60 °C | لجميع مجموعات المنهجية |
مراحل المعالجة
- ضاغط المطرقة الهوائية، المرحلة الأولى: يُحضَّر «جل الريفيتاليزانت XADO للضواغط والمحامل (صناعي)» بنسبة 1.5 ml لكل 1.0 L من الزيت النظامي؛ ويُذاب في الزيت النظامي المسخَّن حتى 40 - 60 °C (جزء واحد من الجل إلى 5 - 10 أجزاء من الزيت)، ويُمزج جيدًا حتى الحصول على خليط متجانس، ثم يُدخَل في حوض زيت الضاغط؛ ويُشغَّل الضاغط ويعمل في الوضع الطبيعي دون أحمال زائدة.الفاصل حتى المرحلة التالية — 8–12 ساعة من عمل الضاغط الإجمالي
- ضاغط المطرقة الهوائية، المرحلة الثانية — على غرار المرحلة الأولى.بفاصل 8–12 ساعة من عمل الضاغط الإجمالي
- ضاغط المطرقة الهوائية، المرحلة الثالثة — على غرار المرحلة الأولى. تُعدّ معالجة الضاغط منتهية بعد 450 ساعة من تشغيل الضاغط، تُحتسب من بداية المرحلة الأولى للمعالجة.450 ساعة من تشغيل الضاغط اعتبارًا من بداية المرحلة الأولى
- المنظومة الهيدروليكية، المرحلة الأولى: يُحضَّر «جل الريفيتاليزانت XADO لمعزّز التوجيه الهيدروليكي» بنسبة 0.6 ml من الجل لكل لتر واحد من سائل العمل؛ ويُصبّ في وعاء منفصل سائل عمل المنظومة الهيدروليكية (جزء واحد من الجل إلى 5 - 10 أجزاء من الزيت) مسخَّنًا حتى 40 - 60 °C، ويُضاف المقدار المُحضَّر من الجل، ويُمزج جيدًا حتى الحصول على خليط متجانس، ثم يُدخَل في خزان سائل العمل؛ وتُشغَّل المنظومة الهيدروليكية، ويُؤمَّن تحميل بالضغط حتى 50% من الحد الأقصى المسموح به، ويُعمل 1 - 2 ساعة، ثم يُستأنف التشغيل بالحمل الاسمي في الوضع النظامي.1 - 2 ساعة عند حمل حتى 50% من الحد الأقصى المسموح به، ثم الوضع النظامي؛ الفاصل حتى المرحلة التالية — 8–12 ساعة من عمل المنظومة الهيدروليكية الإجمالي
- المنظومة الهيدروليكية، المرحلة الثانية — على غرار المرحلة الأولى عند الحمل النظامي للمشغِّل الهيدروليكي.بفاصل 8–12 ساعة من عمل المنظومة الهيدروليكية الإجمالي
- المنظومة الهيدروليكية، المرحلة الثالثة — على غرار المرحلة الأولى عند الحمل النظامي للمشغِّل الهيدروليكي.بفاصل 8–12 ساعة من عمل المنظومة الهيدروليكية الإجمالي
- المنظومة الهيدروليكية، المرحلة الرابعة — على غرار المرحلة الأولى عند الحمل النظامي للمشغِّل الهيدروليكي.بفاصل 8–12 ساعة من عمل المنظومة الهيدروليكية الإجمالي
- المنظومة الهيدروليكية، المرحلة الخامسة — على غرار المرحلة الأولى عند الحمل النظامي للمشغِّل الهيدروليكي.بفاصل 8–12 ساعة من عمل المنظومة الهيدروليكية الإجمالي
- المنظومة الهيدروليكية، المرحلة السادسة — على غرار المرحلة الأولى عند الحمل النظامي للمشغِّل الهيدروليكي. أما معالجة المنظومات الهيدروليكية الجديدة أو ذات الاهتراء حتى 10% فتُجرى وفق المنهجية المذكورة أعلاه على 4 مراحل.تبلغ دورة معالجة المنظومة الهيدروليكية الكاملة 550 ساعة من التشغيل الإجمالي
- أسطوانة الحركة الرئيسية للمطرقة، المرحلة الأولى: يؤخذ في وعاء منفصل مقدار قليل من الزيت (جزء واحد من الجل المُدخَل إلى 5 - 10 أجزاء من الزيت) مسخَّنًا حتى 40 - 60 °C، ويُضاف المقدار المحسوب من «جل الريفيتاليزانت XADO للضواغط والمحامل» (1.5 ml من الجل لكل لتر واحد من الزيت النظامي)، ويُمزج جيدًا حتى الحصول على خليط متجانس؛ ويُدخَل الخليط المُحضَّر في منظومة تشحيم المطرقة والوحدة متوقفة عن العمل؛ ثم تُشغَّل المطرقة ويُؤمَّن عملها في الوضع النظامي.عمل إجمالي على مدى 8 - 12 ساعة في الوضع النظامي
- أسطوانة الحركة الرئيسية للمطرقة، المرحلة الثانية — على غرار المرحلة الأولى.بفاصل 8 - 12 ساعة من التشغيل الإجمالي للمطرقة في وضع الاستثمار النظامي
- أسطوانة الحركة الرئيسية للمطرقة، المرحلة الثالثة — على غرار المرحلة الأولى. تُعدّ المعالجة منتهية بعد 450 ساعة من التشغيل الإجمالي للمطرقة اعتبارًا من بداية المرحلة الأولى. وبالنسبة لأسطوانات الحركة الرئيسية الجديدة أو ذات الاهتراء الطفيف (حتى 10%) تكفي مرحلتا معالجة.450 ساعة من التشغيل الإجمالي للمطرقة اعتبارًا من بداية المرحلة الأولى
- معالجة إضافية لسطح عمل أسطوانة الحركة الرئيسية (عند الاهتراء الكبير أو الأضرار بعمق يتجاوز 0.1 mm): يُجرى فكّ جزئي للأسطوانة لتأمين الوصول إلى سطح العمل؛ ويُغسل سطح الأسطوانة من الملوثات ويُجفَّف بالمسح؛ ويوضع جل الريفيتاليزانت XADO بطبقة رقيقة متجانسة على سطح العمل بأي وسيلة متاحة؛ ثم تُجمَّع الأسطوانة ويُؤمَّن حركة المكبس الترددية في وضع الدوران على الفارغ؛ وتُشغَّل الوحدة وتُستثمر في الوضع النظامي، مع معالجتها إضافيًا عبر منظومة التشحيم بـ«جل الريفيتاليزانت XADO للضواغط والمحامل (الصناعي)» على 3 مراحل.حركة المكبس الترددية 20–30 دقيقة على الفارغ؛ ثم الاستثمار في الوضع النظامي لمدة لا تقل عن 450 ساعة
- المجاري الدليلية ذات منظومة التشحيم الدورانية المركزية بالزيت: بعد الفحص البصري لأسطح الاحتكاك وقياسات الاستواء والاستقامة، يُدخَل في حمّام الزيت المقدار اللازم من «جل الريفيتاليزانت XADO للضواغط والمحامل (الصناعي)» بنسبة 9.0 ml لكل لتر واحد من الزيت النظامي لدورة المعالجة كاملة، ثم تُشغَّل المكنة وتُستثمر في الوضع النظامي.تبلغ دورة معالجة المجاري الدليلية الكاملة ما لا يقل عن 550 ساعة من التشغيل الإجمالي للمكنة
- المجاري الدليلية ذات التشحيم الدوري بالزيت يدويًا: بعد الفحص البصري لأسطح الاحتكاك وقياسات الاستواء والاستقامة، يُذاب «جل الريفيتاليزانت XADO للضواغط والمحامل (الصناعي)» في زيت التشحيم بنسبة 9.0 ml لكل لتر واحد من الزيت، وتُشحَّم المجاري الدليلية بالتركيب الناتج، وتُشغَّل المطرقة في الوضع النظامي؛ ويُجرى التشحيم الدوري للمجاري الدليلية على مدى دورة المعالجة بما لا يقل عن مرتين في الوردية أو مرة واحدة كل 4 ساعات من عمل المكنة.تبلغ دورة معالجة المجاري الدليلية الكاملة ما لا يقل عن 700 ساعة من التشغيل الإجمالي للمكنة
بعد المعالجة
- بعد انتهاء دورة معالجة الضاغط الكاملة، يُعاد قياس مستوى الاهتزاز، والقدرة المستهلكة (التيار) للمحرك الكهربائي على الضاغط غير المحمَّل، وضغط الزيت عند درجة حرارة تشغيل ثابتة.
- بعد انتهاء دورة معالجة المنظومة الهيدروليكية الكاملة، يُعاد قياس الضغط في المنظومة الهيدروليكية، ودرجة حرارة العمل لسائل العمل، وإنتاجية المضخات الهيدروليكية (التدفق)، ومستوى اهتزاز الآلة الهيدروليكية.
- بعد معالجة المجاري الدليلية، تُجرى عند الحاجة قياسات الاستواء والاستقامة بمساطر تحقق خاصة أو مواشير.
- لأغراض الوقاية، ولزيادة العمر التشغيلي عند الاستثمار اللاحق بعد المعالجة بريفيتاليزانت XADO، وكذلك في المكنات الجديدة أو ذات الاهتراء الطفيف في المجاري الدليلية (حتى 10%)، يوصى بإجراء معالجة المجاري الدليلية مرة واحدة في السنة على مدى 200 ساعة عمل، بمعدل استهلاك لجل الريفيتاليزانت قدره 6.0 ml لكل لتر واحد من الزيت النظامي.
- يُجرى تعبئة زيت التشحيم بحسب استهلاكه، وفقًا لقواعد الاستثمار الفني للمكنة.
ما يجب الانتباه إليه
- تخضع للمعالجة وحدات مطارق التشكيل والمكابس والقوالب الصالحة للعمل فقط، التي لا تضم أجزاء بلغت حد الاهتراء الأقصى أو ذات أضرار ميكانيكية.
- يوصى بإجراء معالجة الضواغط المكبسية على زيت نظيف نسبيًا (العمر المتبقي للزيت لا يقل عن 40%).
- بعد إدخال التركيب، يجب أن يعمل الضاغط في الوضع الطبيعي دون أحمال زائدة.
- في المرحلة الأولى من معالجة المنظومة الهيدروليكية، يجب ألّا يتجاوز التحميل بالضغط 50% من الحد الأقصى المسموح به على مدى 1 - 2 ساعة.
- يُجرى إدخال الخليط المُحضَّر في منظومة تشحيم المطرقة والوحدة متوقفة عن العمل.
- الأضرار في سطح عمل المجاري الدليلية بعمق يتجاوز 0.1 mm تجب إزالتها بالتشغيل الميكانيكي (المقشطة الآلية، الجلخ) قبل المعالجة وفق تقنية XADO.
- تتيح معالجة المجاري الدليلية بتراكيب الريفيتاليزانت XADO الاستعاضة عن أحد أنواع التشغيل النهائي للمجاري الدليلية — الكشط اليدوي؛ وتكون المعالجة أكثر فاعلية لأغراض الوقاية: إذ تتيح الحماية من الاهتراء، ورفع الصلادة الميكروية لأسطح الاحتكاك العاملة حتى 750 kg/mm²، وكذلك تأمين مقاومة عالية للتآكل.
مركّبات هذه الوحدات
- جل ريفيتاليزانت للضواغط والمحاملضواغط ترددية ولولبية وطاردة مركزية؛ محامل دحروجية وانزلاقية تعمل في حوض زيت؛ وحدات المغزل ومجاري التوجيه في آلات القطع.
- جل ريفيتاليزانت للأنظمة الهيدروليكيةالأنظمة الهيدروليكية للمعدات الصناعية والآليات الخاصة، المضخات والمحركات والموزّعات الهيدروليكية، مخفّضات السرعة المزوّدة بترشيح الزيت.
- جل ريفيتاليزانت لاستعادة الأسطواناتأسطوانات محركات الاحتراق الداخلي عند الاهتراء الشديد أو تضرر سطح العمل بعمق يتجاوز 0.15 mm — يُطبَّق على سطح قميص الأسطوانة قبل المعالجة الأساسية.
محاضر الاختبار لهذه الوحدة
- المؤسسة الحكومية UkrNTTs Energostal · 2013↑ 2–13% — الانضغاط في أسطوانات محرك البنزين GAZ-52، 7.1–9.6 → 8.5–9.8 kgf/cm² (أقصى زيادة مفردة 32 %)
- المؤسسة الحكومية UkrNTC «Energostal» · 2013↑ 35.4% — الانضغاط في الأسطوانة الرابعة، 6.5 → 8.8 kgf/cm²
- شركة TransService · 2013↑ 2.5atm — الانضغاط في الأسطوانات، 28–29 → 31 atm
- NKMZ، ورشة النقل بالسيارات · 2013↑ 0.2bar — الانضغاط في أضعف أسطوانة، 8.0 → 8.2 bar؛ وفي بقية الأسطوانات تغيّرات ضمن 0.5 bar
- ChAAP «Promin» · 2012↑ 3.9–8.3% — الانضغاط في الأسطوانات، 28.7–30.5 → 31.0–32.5 kgf/cm²
- مؤسسة «Pavlogradpogruztrans» · 2012↑ 25–36% — انضغاط الأسطوانات المهترئة، الوضع 5 للمتحكم، 22–24 → 30 kgf/cm²
جميع المحاضر الـ134 في الكتالوج ←
المصدر: تعليمات استخدام جِلات الريفيتاليزانت XADO IE-24.6-25612000-005-2008, الصفحات 50–53.
