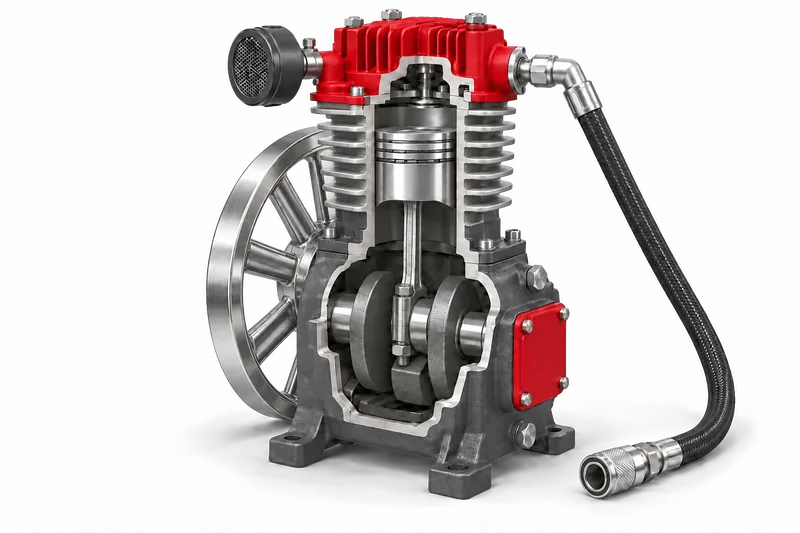

الضواغط الترددية
تصف المنهجية الإصلاح الاستعادي والحماية من الاهتراء للضواغط الترددية دون إيقافها للإصلاح ودون تفكيكها. تُنفَّذ المعالجة بإدخال جل الريفيتاليزانت XADO على مراحل في الزيت النظامي لعلبة المرفق، وعند وجود مزيّت — إضافةً إلى ذلك في زيت المزيّت.
الوحدات التي تسري عليها المنهجية
01منهجية
ما يُعالَج
- تخضع للمعالجة الضواغط الصالحة للعمل التي لا تحتوي على أجزاء مهترئة بنسبة 100% أو ذات أضرار ميكانيكية (البند 1.1).
- يُوصى بإجراء معالجة الضواغط الترددية على زيت نظيف نسبياً — بحيث لا يقل العمر المتبقي للزيت عن 40% (البند 1.2).
- إذا استُخدم مزيّت لتشحيم مجموعة الأسطوانة والمكبس في الضاغط، فيُعالَج إضافةً إلى ذلك زيت المزيّت (البند 1.5.3).
- في حال عدم وجود مزيّت، تُجرى معالجة الضاغط بإدخال جل الريفيتاليزانت XADO (الصناعي) على مراحل في علبة مرفق الضاغط فقط (البند 1.5.4).
- تُعالَج الضواغط الترددية الجديدة أو ذات الاهتراء الابتدائي (حتى 10%) بكمية أقل من ريفيتاليزانت XADO: يُدخَل جل XADO في زيت علبة المرفق على مرحلتين، ويُدخَل الزيت المخلوط بجل XADO في المزيّت خلال 250 ساعة (الملاحظة 3).
متى لا تُجرى المعالجة
- لا تخضع للمعالجة الضواغط التي تحتوي على أجزاء مهترئة بنسبة 100% أو ذات أضرار ميكانيكية.
- لا يُوصى بإجراء المعالجة بريفيتاليزانت XADO لمجموعات الأسطوانة والمكبس في الضواغط التي تُستخدم في تصميمها حلقات مكبس من مواد غير معدنية؛ في هذه الضواغط تُعالَج مجموعة العمود المرفقي وذراع التوصيل فقط، بإدخال جل الريفيتاليزانت XADO على مراحل في زيت علبة المرفق (الملاحظة 1).
التحضير
- قبل بدء المعالجة، يجب غسل عناصر الترشيح في منظومة تشحيم الضاغط أو استبدالها (البند 1.3).
- إزالة تسربات الزيت (البند 1.3).
- قبل بدء المعالجة، إجراء قياسات الخصائص التشغيلية الأساسية لعمل الضاغط (البند 1.4).
- تحضير «جل الريفيتاليزانت XADO للضواغط والمحامل (الصناعي)» بمعدل 1.5 ml لكل 1.0 l من الزيت النظامي لمرحلة معالجة واحدة (البند 1.5.1).
- صبّ كمية صغيرة من الزيت النظامي المسخَّن إلى 40 - 60°C في وعاء منفصل، وإذابة الكمية المحسوبة من الجل فيه لإدخالها في علبة مرفق الضاغط (البند 1.5.2).
- عند وجود مزيّت، تُذاب في وعاء آخر وبالطريقة نفسها كمية إضافية من الجل لحجم زيت المزيّت اللازم لضمان عمل الضاغط خلال 400 ساعة (البند 1.5.3).
- خلط كل تركيبة جيداً حتى الحصول على مزيج متجانس (البند 1.5.5).
ما يُقاس قبل المعالجة وبعدها
| البارامتر | الجهاز | كيف ومتى |
|---|---|---|
| إنتاجية الضاغط — الزمن الذي يملأ خلاله الضاغط الترددي خزاناً مغلقاً منفصلاً حتى ضغط التشغيل أو حتى ضغط ثابت | ساعة إيقاف | قبل بدء المعالجة وبعد انتهاء الدورة الكاملة (البندان 1.4، 1.4.1). |
| مستوى الاهتزاز في نقاط ثابتة في الاتجاهات الرأسي والأفقي والمحوري (تسارع الاهتزاز، سرعة الاهتزاز، إزاحة الاهتزاز) | أجهزة قياس الاهتزاز | قبل بدء المعالجة وبعد انتهاء الدورة الكاملة (البند 1.4.2). |
| مستوى الضجيج في نقاط ثابتة | مقياس مستوى الصوت | تُجرى القياسات على مسافة ثابتة من نقاط المراقبة وفي غياب مصادر ضجيج خارجية (البند 1.4.3). |
| القدرة المستهلكة (أو التيار المستهلك) للمحرك الكهربائي على الضاغط غير المحمَّل وعند حمل ثابت | عدادات كهربائية، كمّاشة تيار، واطمتر أو مقياس متعدد | قبل بدء المعالجة وبعد انتهاء الدورة الكاملة (البند 1.4.4). |
| ضغط الزيت عند درجة حرارة تشغيل ثابتة | مقياس ضغط نظامي أو مرجعي | قبل بدء المعالجة وبعد انتهاء الدورة الكاملة (البند 1.4.5). |
| النظام الحراري التشغيلي للضاغط | — | يُحدَّد قبل بدء المعالجة وبعد انتهاء الدورة الكاملة (البند 1.4.6). |
ما أظهرته المحاضر لهذه الوحدات
- ارتفاع استهلاك الطاقة الكهربائية33 حالة · الوسيط 9 %, 44 قيمة
- انخفاض ضغط الانضغاط63 حالة · الوسيط 12 %, 110 قيم
- ارتفاع مستوى الاهتزاز32 حالة · الوسيط 46 %, 14 قيمة
- ارتفاع استهلاك الوقود28 حالة · الوسيط 12 %, 20 قيمة
- زيادة الخلوص والخلوص الارتدادي19 حالة · الوسيط 26 %, 2 قيمتان
- ارتفاع درجة حرارة التشغيل16 حالة · الوسيط 18 %, 14 قيمة
- انخفاض ضغط الزيت22 حالة · الوسيط 21 %, 7 قيم
معدلات الجرعة
| المركّب | الجرعة | كيف ومتى |
|---|---|---|
| جل الريفيتاليزانت XADO للضواغط والمحامل (الصناعي) | 1.5 ml لكل 1.0 l من الزيت النظامي | لمرحلة واحدة من معالجة علبة مرفق الضاغط؛ المجموع 3 مراحل (البندان 1.5، 1.5.1). |
| جل الريفيتاليزانت XADO للضواغط والمحامل — محلول الإدخال | جزء واحد من الجل المُذاب لكل 5 - 10 أجزاء من الزيت المسخَّن إلى 40 - 60°C | نسبة تحضير المحلول في وعاء منفصل على الزيت النظامي (البند 1.5.2). |
| جل الريفيتاليزانت XADO للضواغط والمحامل — للمزيّت | 2.0 ml لكل 1.0 l من زيت المزيّت | يُدخَل في حجم زيت المزيّت اللازم لضمان عمل الضاغط خلال 400 ساعة (البند 1.5.3). مثال: استهلاك الزيت عبر المزيّت 0.25 l/h، وخلال 400 ساعة من العمل المتواصل — 100.0 l، والكمية المحسوبة من الجل: 100.0 l × 2.0 ml = 200.0 ml (البند 1.5.4). |
| جل الريفيتاليزانت XADO — عند الاستهلاك المرتفع للزيت | 1.5 ml لكل لتر واحد من الزيت المضاف | خلال أول 200 ساعة من العمل، يجري تعويض الزيت المستهلك بزيت مُذابة فيه كمية إضافية من الجل — للحفاظ على تركيز ثابت للريفيتاليزانت في الزيت النظامي (الملاحظة 2). |
مراحل المعالجة
- تُدخَل التركيبة الأولى في علبة مرفق الضاغط. يُشغَّل الضاغط ويعمل في النظام الاعتيادي دون أحمال زائدة.بداية احتساب إجمالي ساعات العمل
- تُجرى المرحلة الثانية من معالجة علبة مرفق الضاغط على غرار المرحلة الأولى.بفاصل 8–12 ساعة من إجمالي عمل الضاغط
- تُجرى المرحلة الثالثة من معالجة علبة مرفق الضاغط على غرار المرحلة الأولى.بفاصل 8–12 ساعة من إجمالي عمل الضاغط
- تُدخَل التركيبة الثانية عبر المزيّت بجرعات التعويض اللازمة (يُوصى بخلط الزيت جيداً قبل إدخال كل جرعة) بحسب استهلاك الزيت فيه.خلال 400 ساعة من العمل
بعد المعالجة
- تُعدّ معالجة الضاغط منتهية بعد 400 ساعة من إجمالي عمل الضاغط، تُحتسب من بداية المرحلة الأولى للمعالجة (البند 1.7).
- بعد انتهاء الدورة الكاملة تُجرى قياسات الخصائص التشغيلية الأساسية لعمل الضاغط وفق البنود 1.4.1 - 1.4.6 لتحديد فاعلية استخدام تركيبات الريفيتاليزانت XADO (البند 1.4).
ما يجب الانتباه إليه
- يجب أن يعمل الضاغط بعد إدخال التركيبة في النظام الاعتيادي دون أحمال زائدة (البند 1.5.8).
- يُوصى بخلط الزيت جيداً قبل إدخال كل جرعة منه في المزيّت (البند 1.5.7).
- لا يُوصى بإجراء معالجة مجموعات الأسطوانة والمكبس في الضواغط ذات حلقات المكبس المصنوعة من مواد غير معدنية (الملاحظة 1).
- في حال الاستهلاك المرتفع للزيت، يجب خلال أول 200 ساعة من العمل تعويض الزيت المستهلك مع كمية إضافية من جل الريفيتاليزانت XADO (الملاحظة 2).
مركّبات هذه الوحدات
- جل ريفيتاليزانت للضواغط والمحاملضواغط ترددية ولولبية وطاردة مركزية؛ محامل دحروجية وانزلاقية تعمل في حوض زيت؛ وحدات المغزل ومجاري التوجيه في آلات القطع.
- جل ريفيتاليزانت لاستعادة الأسطواناتأسطوانات محركات الاحتراق الداخلي عند الاهتراء الشديد أو تضرر سطح العمل بعمق يتجاوز 0.15 mm — يُطبَّق على سطح قميص الأسطوانة قبل المعالجة الأساسية.
منهجيات بحسب آلات بعينها
- ضاغط KT-6ضاغط مكبسي ثنائي المرحلة لمنظومة الفرامل في قاطرات الديزل TEM-2 وTGM-4 وTGM-6 وChME3. تُجرى المعالجة دون فكّه من القاطرة، عبر حوض الزيت في علبة المرفق.
- ضاغط 2VM4-24/9ضاغط ثنائي المرحلة بتزييت منفصل: علبة المرفق، ومجموعة الأسطوانة والمكبس عبر المزلّقة. تُعالَج القناتان كلتاهما، كل واحدة وفق حسابها الخاص.
- ضاغط 4VM10-120/9ضاغط ترددي كبير بحوض زيت سعة 300 l. معدلان مختلفان في آلة واحدة: علبة المرفق على مراحل، والمزيّت بصورة مستمرة.
- ضاغط 2VM10-50/8ضاغط مكبسي بحوض زيت سعة 150 l. تُعالَج علبة المرفق والمزيّت وفق معدلات مختلفة.
- ضاغط الضغط العالي من طراز VShضاغط ضغط عالٍ — تُجرى قياسات التشغيل حتى 200 atm. حمام الزيت سعة 17 l، وتُزلَّق مجموعة الأسطوانة والمكبس عبر المزلقة.
- ضاغط GShضاغط هواء بحوض زيت سعة 25 l. تجري المعالجة عبر علبة المرفق على ثلاث مراحل، دون فك الآلة.
- ضاغط VE-6/13ضاغط ترددي بمنظومة تزييت سعة 20 l. تتم المعالجة على ثلاث مراحل عبر علبة المرفق، دون إخراج الآلة من الخدمة.
- ضاغط ADP-720/2.5تجري المعالجة عبر علبة المرفق فقط؛ لا يُستخدم المزلّق، ولا يُحضَّر تركيب ثانٍ.
محاضر الاختبار لهذه الوحدة
- المؤسسة الحكومية UkrNTTs Energostal · 2013↑ 2–13% — الانضغاط في أسطوانات محرك البنزين GAZ-52، 7.1–9.6 → 8.5–9.8 kgf/cm² (أقصى زيادة مفردة 32 %)
- المؤسسة الحكومية UkrNTC «Energostal» · 2013↑ 35.4% — الانضغاط في الأسطوانة الرابعة، 6.5 → 8.8 kgf/cm²
- شركة TransService · 2013↑ 2.5atm — الانضغاط في الأسطوانات، 28–29 → 31 atm
- NKMZ، ورشة النقل بالسيارات · 2013↑ 0.2bar — الانضغاط في أضعف أسطوانة، 8.0 → 8.2 bar؛ وفي بقية الأسطوانات تغيّرات ضمن 0.5 bar
- ChAAP «Promin» · 2012↑ 3.9–8.3% — الانضغاط في الأسطوانات، 28.7–30.5 → 31.0–32.5 kgf/cm²
- مؤسسة «Pavlogradpogruztrans» · 2012↑ 25–36% — انضغاط الأسطوانات المهترئة، الوضع 5 للمتحكم، 22–24 → 30 kgf/cm²
جميع المحاضر الـ129 في الكتالوج ←
المصدر: تعليمات استخدام جِلات الريفيتاليزانت XADO IE-24.6-25612000-005-2008, الصفحات 8–9.
